สวิตช์ไฟ บันได

วงจรสวิตช์ 3 ทาง เอาไว้เปิดปิดไฟบันไดบ้านสองชั้น
ควบคุมไฟ บันได ที่สามารถ เปิดและปิด ได้ทั้ง 2 ชั้น (ชั้นล่าง -ชั้นบน)
เช่น เปิดไฟจากชั้นที่ 1 พอเดินขึ้นถึงชั้นที่ 2 เราก็ปิดไฟจากที่ชั้น 2 ได้เลย
หรือเราจะใช้กรณี ไฟบริเวณรั้วบ้าน เปิดและปิดได้ จากบริเวณรั้ว และภายในบ้านก็ได้




หรือกรณีที่เราต้องการควบคุม จากหลายสวิตช์ได้หลาย ๆจุด(มากกว่า 2 จุด)
โดยมีจุดเดียวก็ได้ เพียงแต่เพิ่ม สวิตช์ ที่กลางวงจรเท่านั้้น
หลักการนี้สามารถใช้วงจรสัญญาณอิเล็กทรอนิกส์ควบคุมรีเลย์ ปิด-เปิดวงจรก็ได้ แล้วแต่การประยุกต์ใช้

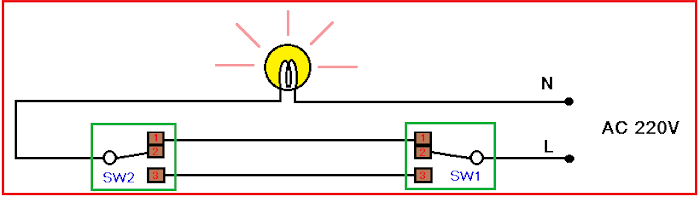

รูปวงจรนี้การใช้ปลั๊กให้ดูง่าย แต่ในความเป็นจริงควรเดินสายไฟจั๊มตายตัวเลย
เวลาสวิตช์ตัดไฟให้ตัดสาย L ซึ่งเป็นสาย Line เส้นนี้จะมีไฟมาตลอด จะทำให้ปลอดไฟ ขณะเปลี่ยนหลอดไฟ



วงจรที่ปรับปรุงแล้ว เพียงแต่ตัดปลั๊กไฟออกแล้ว ต่อจั๊มสายขั้ว N ที่ขั้วหลอดไฟ ส่วน ขั้ว L ให้ผ่านสวิตช์ก่อน
