Engine Control Module Isuzu D-MAX (4JK1/4JJ1)Part 1

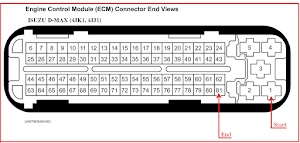

ขั้ววงจรกล่อง ECM อีซูซุดีแม็ก
Engine Control Module Isuzu D-MAX Part 2



วงจรกล่องECM นี้ที่ผลิตโดยบริษัท Delphi ใช้กับรถอีซูซุปี 2005-2007
ติดตั้งอยู่ด้านขวาของห้องเครื่องยนต์

Pin No.
Wire color / Pin function
1 BLK/ BLU Glow plug relay control
2 ORN/ BLU Glow lamp control
3 GRY/ RED A/C compressor relay control
4 ORN/ BLK Fuel pump relay control
5 ORN/ BLU Starter cut relay control
6 — Not used
7 GRN/ YEL Cruise set lamp control
8 PNK/ WHT SVS lamp control (Euro 4 specification)
9 — Not used
10 BLK/ BLU Glow plug relay control
11 ORN/ BLU Glow lamp control
12 GRY/ RED A/C compressor relay control
13 ORN/ BLK Fuel pump relay control
14 ORN/ BLU Starter cut relay control
15 — Not used
16 GRN/ YEL Cruise set lamp control
17 PNK/ WHT SVS lamp control (Euro 4 specification)
18 — Not used
19 BLK/ YEL VSS signal
20 BLK APP sensor 1 shield ground
21 BLU/ RED ECM main relay control
22 WHT/ BLU MAF sensor low reference
23 — Not used
24 WHT/ GRN Ignition voltage
25 WHT/ GRN Cruise main switch signal
26 YEL Clutch pedal switch signal
27 RED Brake switch 1 signal
28 BRN/ YEL Cruise resume switch signal
29 BLK Ground
30 — Not used
31 GRN/ WHT Cruise main lamp control
32 BRN/ RED Fuel filter lamp control
33 LT GRN Cruise set switch signal
34 GRN/ BLK Thermo relay signal
35 — Not used
36 RED/ WHT Accelerator pedal position signal output
37 — Not used
38 — Not used
39 BLK APP sensor 2 and MAF sensor shield ground
40 BLU/ RED ECM main relay control
41 BLK APP sensor 1 low reference
42 WHT APP sensor 1 5 volts reference
43 BLK ECM signal ground
44 — Not used
45 ORN Brake switch 2 signal
46 RED/ WHT Ignition switch signal
47 GRY/ GRN Cruise cancel switch signal
48 — Not used
49 — Not used
50 RED/ GRN P or N range switch (A/T) BLK/ WHT Neutral switch (M/T)
51 — Not used
52 BLK/ GRN Diagnostic request switch
53 — Not used
54 — Not used
55 — Not used
56 — Not used
57 — Not used
58 BLU CAN high signal
59 BLK APP sensor 3 shield ground
60 ORN/ BLU APP sensor 2 and IAT sensor low reference
61 ORN APP sensor 2 5 volts reference
62 BLK ECM signal ground
63 RED APP sensor 1 signal
64 BLU/ GRN APP sensor 2 signal
65 — Not used
66 — Not used
67 — Not used
68 — Not used
69 ORN/ BLU MAF sensor signal
70 BLU/ WHT APP sensor 3 signal
71 PNK/ GRN BARO sensor signal
72 BLU/ RED IAT sensor signal
73 — Not used
74 — Not used
75 — Not used
76 — Not used
77 — Not used
78 YEL CAN low signal (Euro 4 Specification)
79 BLU/ RED APP sensor 3 low reference
80 BLU APP sensor 3 5 volts reference
81 BLK ECM case ground




ข้อมูลเพิ่มเตฺิม
- กล่องECM ที่ผลิตโดยบริษัท Delphi ใช้กับรถอีซูซุปี 2005-2007
ติดตั้งอยู่ด้านขวาของห้องเครื่องยนต์

- กล่องECM ที่ผลิตโดยบริษัท Transtron ใช้กับรถปี 2008-2011
ติดตั้งอยู่ด้านขวาของห้องเครื่องยนต์

- กล่องECM ที่ผลิตโดยบริษัท Transtron ใช้กับรถปี 2012-2016
ติดตั้งอยู่ด้านซ้ายภายในห้องโดยสาร
