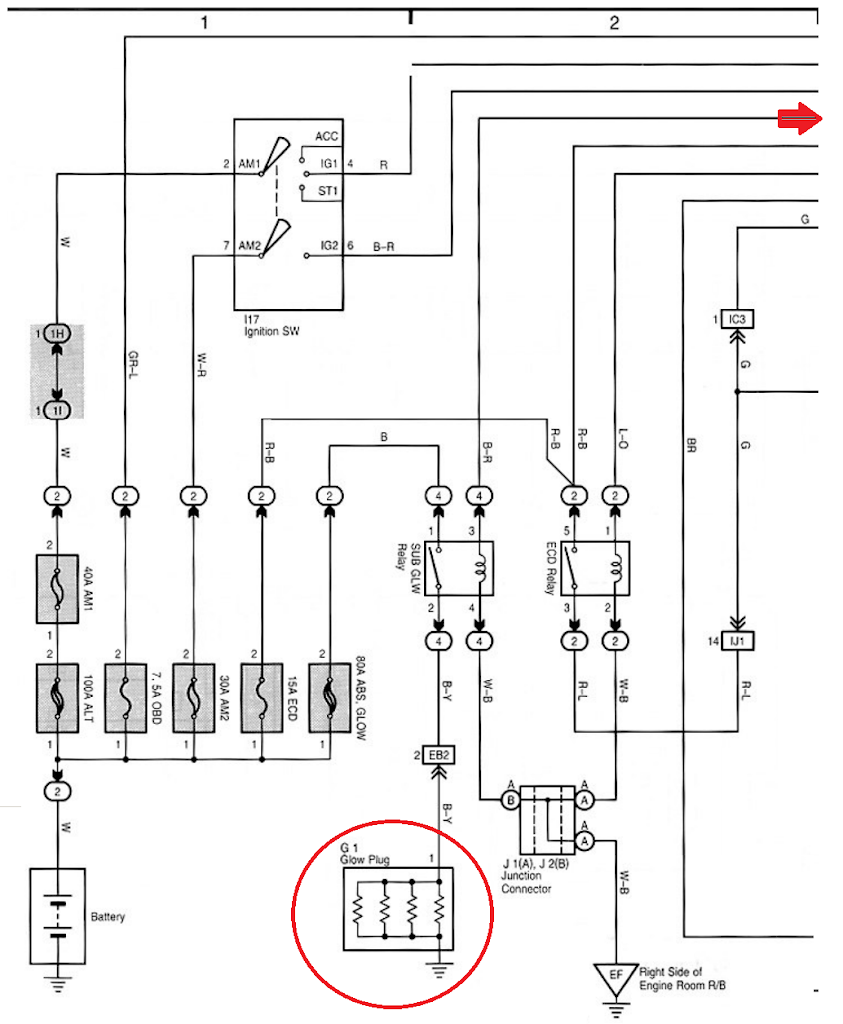

วงจรหัวเผา : Hilux Tiger (1KZ-TE)












รุ่นนี้ใช้กล่อง ECM / ECU ควบคุมหัวเผา
วงจรที่เกี่ยวข้อง
- เช็ค ฟิวส์ 80A
- เช็ครีเลย์ ABS / Glow
- G1 Glow Plug หมายถึงชุดวงจรหัวเผาทั้ง 4 หัว
- SREL ขั้วสัญญาณ จากกล่อง ECM ส่งไปควบคุมรีเลย์หัวเผาให้ทำงาน
- Combination, Glow เรือนไมล์, หลอดไฟเตือนวงจรหัวเผา



กรณีการควบคุม ระบบเผาหัว จากกล่องภายนอก
ขั้วไฟกล่องควบคุมหัวเผาภายนอก (กล่องไทเมอร์)
- ขั้วไฟเมนจากแบตเตอรี่เข้ากล่องไทเมอร์
- ขั้วไฟจากกล่องไทเมอร์ เข้าหัวเผา
- ขั้วรับไฟจากสวิทซ์กุญแจ
- ขั้วไฟลงกราวด์
- ขั้วไฟลงกราวด์ผ่านเซ็นเซอร์ความร้อน (ออฟชั่น)
- ขั้วไฟเข้าสวิทซ์แรงดันน้ำมันเครื่อง เพื่อตัดระบบขณะสตารท์ (ออฟชั่น)





























คำค้นหา
วงจรหัวเผาโตโยต้าไทเกอร์ Hilux Tiger (1KZ-TE),วงจรหัวเผาเครื่องยนต์ดีเซล,วงจรหัวเผารถยนต์โตโยต้า,รีเลย์หัวเผา
