TOYOTA FORTUNER PART RHD

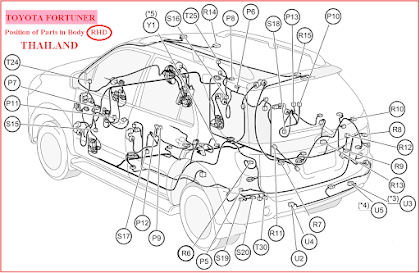

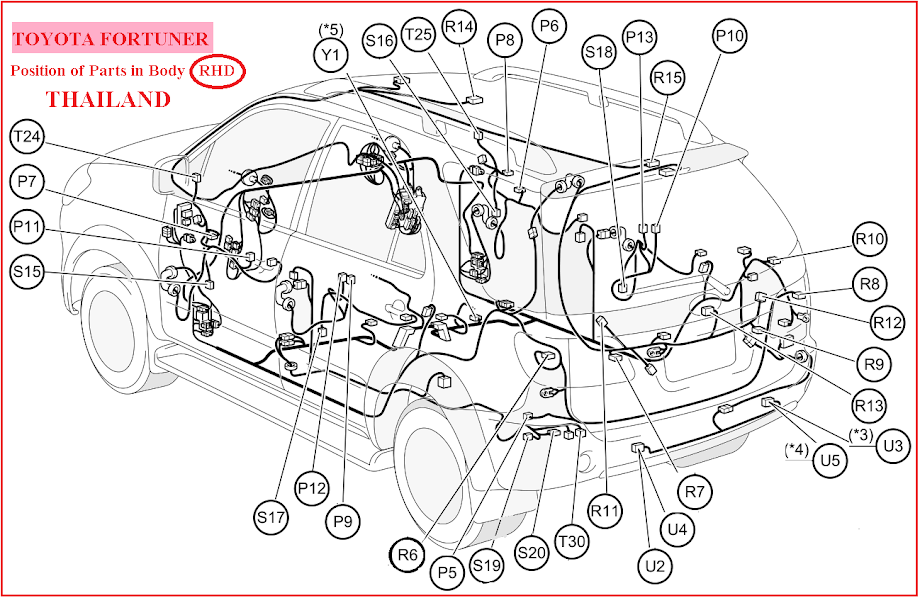

ตำแหน่งวงจรไฟฟ้า ปลั๊กไฟ และสายไฟ โตโยต้าฟอร์จูนเนอร์ เป็นรุ่นพวงมาลัยขวา ที่ขายในประเทศไทยและบางประเทศ

* 3:Before Aug. 2008 Production หมายถึงรถรุ่นที่เริ่มผลิตก่อนปี 2008
* 4:From Aug. 2008 Production หมายถึงรถรุ่นที่เริ่มผลิตในปี 2008 เป็นต้นมา
* 5:w/ VSC หมายถึงรถรุ่นที่มีระบบ ควบคุมการทรงตัว (VSC = Vehicle Stability Control)




P 5 Power Outlet Socket (Rear) จุดต่อไฟ 12 โวลท์ด้านหลัง
P 6 Power Window Master SW สวิตช์ควบคุมกระจกฝั่งคนขับ
P 7 Power Window Regulator Motor (Front LH) มอเตอร์ควบคุมกระจกด้านหน้า ซ้าย
P 8 Power Window Regulator Motor (Front RH) มอเตอร์ควบคุมกระจกด้านหน้า ขวา
P 9 Power Window Regulator Motor (Rear LH) มอเตอร์ควบคุมกระจกด้านหลัง ซ้าย
P 10 Power Window Regulator Motor (Rear RH) มอเตอร์ควบคุมกระจกด้านหลัง ขวา
P 11 Power Window SW (Front Passenger's Side) สวิตช์ควบคุมกระจกด้านหน้า ฝั่งผู้โดยสาร
P 12 Power Window SW (Rear LH) สวิตช์ควบคุมกระจกด้านหลัง ซ้าย
P 13 Power Window SW (Rear RH) สวิตช์ควบคุมกระจกด้านหลัง ขวา

R 6 Rear Combination Lamp (LH) ปลั๊กโคมไฟท้าย(แบบรวม) ด้านซ้าย
R 7 Rear Combination Lamp (LH) ปลั๊กโคมไฟท้าย(แบบรวม) ด้านซ้าย
R 8 Rear Combination Lamp (RH) ปลั๊กโคมไฟท้าย(แบบรวม) ด้านขวา
R 9 Rear Combination Lamp (RH) ปลั๊กโคมไฟท้าย(แบบรวม) ด้านขวา
R 10 Rear Cooler Relay รีเลย์ควบคุมความเย็น ด้านหลัง(ในห้องโดยสาร)
R 11 Rear Window Defogger ไล่ฝ้าด้านท้ายรถ
R 12 Rear Window Defogger ไล่ฝ้าด้านท้ายรถ
R 13 Rear Wiper Motor มอเตอร์ปัดน้ำฝน
R 14 Room Lamp (Center) ไฟส่องในห้องโดยสาร
R 15 Room Lamp (Luggage) ไฟกล่องเก็บของท้ายรถ


S 15 Speaker (Front Door LH) ดอกลำโพงที่ประตูหน้า ซ้าย
S 16 Speaker (Front Door RH) ดอกลำโพงที่ประตูหน้า ขวา
S 17 Speaker (Rear Door LH) ดอกลำโพงที่ประตูหลัง ซ้าย
S 18 Speaker (Rear Door RH) ดอกลำโพงที่ประตูหลัง ขวา
S 19 Speed Sensor (Rear LH) เซ็นเซอร์วัดความเร็วด้านซ้าย
S 20 Speed Sensor (Rear RH) เซ็นเซอร์วัดความเร็วด้านขวา


T 24 Tweeter (LH) ดอกลำโพงเสียงแหลม ซ้าย
T 25 Tweeter (RH) ดอกลำโพงเสียงแหลม ขวา
T 30 Transfer Indicator SW (Rear Diff.) ไฟเตือนระบบล๊อคเฟืองท้าย

U 2 Ultrasonic Sensor No.1 (LH) อัลทราโซนิกส์ เซ็นเซอร์ ด้านซ้าย ใช้ในรถโตโยต้าฟอร์จูนเนอร์รุ่นก่อนปี 2008 (เซ็นเซอร์วัดระยะทางจอดรถ)
U 3 Ultrasonic Sensor No.1 (RH) อัลทราโซนิกส์ เซ็นเซอร์ ด้านขวา ใช้ในรถโตโยต้าฟอร์จูนเนอร์รุ่นก่อนปี 2008 (เซ็นเซอร์วัดระยะทางจอดรถ)
U 4 Ultrasonic Sensor No.1 (LH) อัลทราโซนิกส์ เซ็นเซอร์ ด้านซ้าย ใช้ในรถโตโยต้าฟอร์จูนเนอร์รุ่นเริ่มจากปี 2008 (เซ็นเซอร์วัดระยะทางจอดรถ)
U 5 Ultrasonic Sensor No.1 (RH) อัลทราโซนิกส์ เซ็นเซอร์ ด้านขวา ใช้ในรถโตโยต้าฟอร์จูนเนอร์รุ่นเริ่มจากปี 2008 (เซ็นเซอร์วัดระยะทางจอดรถ)

Y 1 Yaw Rate Sensor Assembly เซ็นเซอร์ ตรวจจับการทรงตัวของรถ
