สัญลักษณ์ไฟโชว์ที่หน้าปัดรถยนต์

สัญลักษณ์นี้เป็นสัญลักษณ์พื้นฐานของรถยนต์ทุกค่ายที่พึงมี รูปร่างอาจต่างกันนิดหน่อยครับ

วันพฤหัสบดีที่ 12 มีนาคม พ.ศ. 2558

Car clutch working


เครดิต : ภาพจากคู่มือ อีซูซุดีแม็ก 2,500 และ 3,000 ซีซี คอมมอนเรล(4JK1-TC และ 4JJ1-TC)
1. ไฟล์วีล Flywheel Assembly and Pilot Bearing
2. แผ่น คลัตช์Driven Plate / Clutch disc
3. หวีคลัตช์ Pressure Plate Assembly / Clutch cover
4. ลูกปืนกดคลัตช์ Release Bearing / Clutch release collar
5. ตีนผีคลัต์ช Shift Fork / Clutch release fork
6. ชุดเกียร์Transmission Assembly

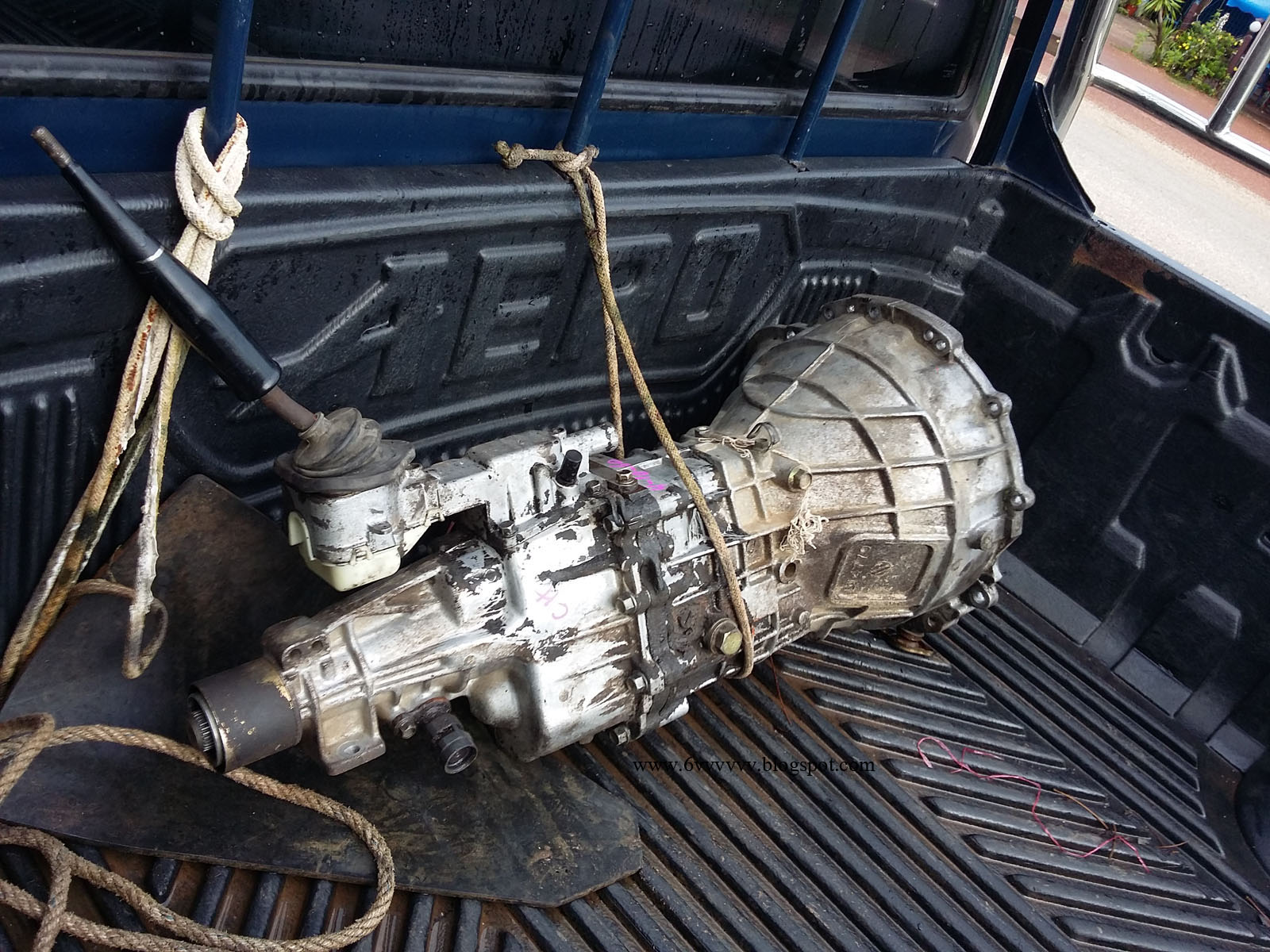

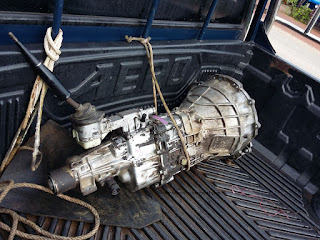

ภาพจากชุดเกียร์ธรรมดา อีซูซุดีแม็ก 2,500 ซีซี เครื่องยนต์ไดเร็ค(4JA1)

ชุดเกียร์ Transmission Assembly


คำว่า คลัตช์ เป็นคำทับศัพท์คำภาษาอังกฤษว่า clutch
คลัตช์ ทําหน้าที่อะไร
คลัตช์ จัดอยู่ในประเภทระบบส่งถ่า่ยกำลังของเครื่องยนต์
เป็นอุปกรณ์เชื่อมต่อระหว่างเครื่องยนต์กับชุดเฟืองเกียร์ เพื่อให้การเข้าเกียร์ง่ายขึ้นและไม่กระตุก
หรือกล่าวอีกนัยหนึ่งว่า
คลัตช์ อุปกรณ์ที่ทําหน้าที่ ส่งพลังงานซึ่งถ่ายทอดมาจากเครื่องยนต์ไปยังเกียร์ หรือตัดพลังงานนั้นตามต้องการ

การทำงานของ ระบบคลัตช์รถยนต์


แผ่นคลัตช์ โตโยต้าไฮลักซ์ วีโก้
อุปกรณ์ของคลัชต์มีอะไรบ้าง
1. "ล้อตุนกำลัง" เรียกตามพจนานุกรมแบบเป๊ะ ๆ นอกเหนือจากนี้ยังเรียกกันอีกหลายชื่อ เช่น ไฟล์วีล / ล้อช่วยแรง /Flywheel / Dual-mass flywheel
2. แผ่นคลัตช์ / Clutch disc ทำหน้าที่ส่งถ่ายกำลังระหว่าง
3. ฝาครอบคลัตช์ / Clutch cover ประกอบด้วยชุดกดแผ่นคลัตช์ หวีคลัตช์
4. ตีนผีคลัตช์ Clutch release fork / Operating linkage การทำงานเหมือนคานงัด โดยการเปลี่ยนทิศทางการกด ของ "สากกระบอกคลัตช์" ให้กด "ลูกปืนกดคลัตช์"
5. กระบอกคลัตช์ ตัวล่าง /Clutch release cylinder ทำหน้าที่รับดันไฮดรอลิคจาก "แม่ปั๊มคลัตช์ตัวบน" เพื่อดันตีนผีคลัตช์
6. ลูกปืนกดคลัตช์ Clutch release collar ถ่ายทอดการกดของ "ตีนผีคลัตช์" เพื่อกด "หวีคลัตช์" จึงทำให้แผ่นคลัตช์จาก
7. แป้นเหยียบคลัตช์ / Clutch pedal ทำหน้าที่เหมือนคาน โดยรับการกดจากเท้า เพื่อดันให้ "แม่ปั๊มคลัตช์ตัวบน" ให้ทำงานส่งแรงดันไฮดรอลิคไปยังกระบอกคลัตช์ตัวล่าง
8. แม่ปั๊มคลัตช์ตัวบน / Master cylinder / Clutch master cylinder
แม่ปั๊มคลัตช์ ตัวบน อีซูซุ มังกรทอง
(8. แม่ปั๊มคลัตช์ตัวบน / Master cylinder / Clutch master cylinder)









Clutch คลัตช์
คลัตช์ คือคำเขียนที่ถูกต้อง
คำว่า คลัตช์ เป็นคำทับศัพท์คำภาษาอังกฤษว่า clutch
ในภาษาไทย มักมีคนเขียนผิดว่า คลัช,คลัทช์,ครัช,ครัตช์
ตัวอักษร "T" เป็นได้ทั้ง "ต" และ "ท" ในภาษาไทย

Clutch คำนี้ "T" แทนที่ด้วย "ต"
