คอมพิวเตอร์อาการเปิดติดแล้วดับ

คอมพิวเตอร์อาการที่ได้รับแจ้งคือ เปิดติดแล้วดับ(เปิดได้มีภาพไม่ถึงนาทีก็จะดับลงเอง) กดไปกดมาจากอาการเปิดติดมีภาพสักพักแล้ว ดับ ก็กลายเป็นอาการเปิดไม่ติดไม่มีภาพเลย
หมายเหตุอาการนี้ส่วนมากเกิดจาก อุปกรณ์แผงวงจรเมนบอร์ด และเพาเวอร์ซัพพลายชอร์ท
เครื่องคอมพีซีตัวนี้เป็นเครื่องแบรนด์เนมพีซี ยี่ห้อ HP-COMPAQ
สาเหตุส่วนใหญ่เกิดจากเพาเวอร์ซัพพลายชอร์ท หรือไม่ก็เมนบอร์ด









วิธีการเช็คเพาเวอร์ซัพพลายโดยไม่ต้องใช้มิเตอร์
ลองเทสการทำงานของเพาเวอร์ซัพพลาย โดยการต่อลัดวงจร ไม่ผ่านเมนบอร์ดของคอมพิวเตอร์
โดยการใช้โลหะ เป็นสะพานไฟ เช่น คลิปหนีบกระดาษ, เข็มกลัด ซึ่งในที่นี้เราจะใช้เข็มกลัด 2 ตัว
ขั้นตอนที่ 1 ถอดสายเพาเวอร์ซัพพลายออกจากเมนบอร์ดให้หมด
ขั้นตอนที่ 2 เสียบสายเอซีเพื่อป้อนไฟ 220 โวลท์ให้กับเพาเวอร์ซัพพลาย
ขั้นตอนที่ 3 เสียบเข็มกลัดตัวที่หนึ่งเข้ากับสายสีเขียว และเสียบเข็มกลัดตัวที่สองเข้ากับสายสีดำ
ขั้นตอนที่ 4 แตะเข็มกลัดทั้งสองตัวเข้าหากัน ซึ่งตอนนี้เพาเวอร์ซัพพลายต้องติด ถ้าติดแล้วปล่อยทิ้งไว้สัก ห้านาที
ถ้าเพาเวอร์ซัพพลายทำงานได้เกินห้านาที เราก็จะเช็คจุดอื่น
แต่กรณีของเพาเวอร์ซัพพลายตัวนี้ เปิดได้ไม่ถึงนาทีก็ดับ
ทำให้เรารู้ตัวเสียได้เร็ว ก็คือเพาเวอร์ซัพพลายนั่นเองครับ









อาการเปิดติดแล้วดับเปิดฝาข้างใช้สายตาตรวจ เช็ควงจรส่วนที่เกี่ยวข้อง


เช็คแรม-เช็คการจอ ด้วยสายตา
สีแดง ๆนี่การ์ดจอ เพ่งดูตามลายวงจรเน้นที่สีดำ ๆเผื่อมีรอยไหม้

พัดลมการ์ดจอ ลองเอามือหมุนดูถ้าฝืดก็อาจเป็นสาเหตุได้

เพ่งมองคาปาซิเตอร์หาร่องรอยการบวม หรือการระเบิด

สังเกตขาชิปต่าง ๆ มีร่องรอยการระเบิดหรือ ขาชิปชอร์ทติดกันหรือเปล่า


ถอดปลั๊กเพาเวอร์ซัพพลาย จากเมนบอร์ดมาเทสโดยการจั๊มสาย
*** ยังไม่ต้องถอดเพาเวอร์ซัพพลายออกจากตัวเคส

เทสโดยการจั๊มสาย ระหว่างขั้วสีเขียว กับขั้วสีดำเข้าหากัน(ใช้เศษสายไฟแทนเข็มกลัด)
ุ แล้วสังเกตุใบพัดลมของเพาเวอร์ซัพพลาย ถ้าไม่หมุน ก็แสดงว่าเสียแล้วครับ
เช่นเดียวกับเพาเวอร์ซัพพลายตัวนี้มันเจ๊งไปแล้ว ใบพัดลมนิ่งสนิทเลย







เมื่อรู้ว่ามันเสียแน่นอนแลัวก็หาเพาเวอร์ซัพพลายตัวอื่น ๆมาใส่เมียงมอง รอบห้องแล้วก็เจอพีซี อีกเครื่องนีง ที่นาน ๆจะเปิดใชัสักที
ยืมก่อนละกันถอดเลยมิรอช้า

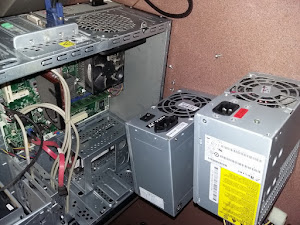

นำเพาเวอร์ซัพพลายดีมาเปลี่ยน (ถอดจากอีกเครื่องนึง)
ก่อนอื่นทดสอบเพื่อความแน่ใจ ควรเทสก่อนประกอบตัวใหม่ลงไป โดยการเสียบเข็มกลัดดันให้ถึงขั้วสายไฟ แล้วดันเข็มกลัดทั้งสองให้แตะกัน
เพื่อเป็นการลัดวงจรกระแสไฟใหลผ่านเส้นสีเขียวลงกราวด์ครบวงจรที่เส้นสีดำเพาเวอร์ซัพพลายก็จะทำงาน เป็นการทดสอบง่าย ๆ
*** ขั้นตอนนี้อย่าลืมเสียบปลั๊กขณะเทสด้วยครับ








เมื่อรู้ตัวเสียแน่นอนแล้ว ก็เริ่มกระบวนการถอดเพาเวอร์ซัพพลายนำมาออกทิ้ง....(เก็บลงกล่องไว้รอซ่อมต่อไป)

เริ่มการถอดน๊อตยึดเพาเวอร์ซัพพลายด้านหลังเคสก่อนเลย


ใช้ไปลายไขควงงัด เดือยในวงกลมสีแดง โดยงัดตามลูกศร เพื่อนำเพาเวอร์ซัพพลายออกมา

ของดีกับของเสียแยกกันไม่ออกเลย


พัดลมการ์ดจอ กับพัดลมซีพียูถ้าได้เป่าฝุ่นคงจะดีไม่น้อยเลยถ้ามีเวลาพอ


ด้านหลังกล่องเคส หลังจากถอดเพาเวอร์ซัพพลายออกเพื่อเปลี่ยนตัวใหม่


ด้านหลังกล่องเคส หลังจากใส่เพาเวอร์ซัพพลายตัวใหม่เข้าไปแล้ว


อุปกรณ์ที่เห็นในกลุ่มนี้จะเป็น ชุดวงจรภาคจ่ายไฟสวิทชิ่งเลี้ยงขุดซีูพียูของเมนบอร์ดนี้


ทดลองเสียบปลั๊ก ATX 20 ลงไปก่อนซึ่งเพียงเท่านี้เครื่องก็เปิดติดแล้ว
เพราะว่า อีก 4 PIN ที่เหลือยังไม่มีการใช้งานจริง


แต่ว่าเราจะเสียบให้ครบไปเลย จะได้ไม่ต้องเหลือปลั๊กว่าง เปล่า ๆ 20+4=ATX 24 PIN


เสียบสาย SATA HDD


IT8720F ตัวนี้ทำหน้าเป็น ไอโอคอนโทรลเลอร์ I/O Controller


ซูมชัด ๆ IT8720F เบอร์นี้ก็จะเจอกันบ่อยติดตั้งอยู่บน เมนบอร์ดหลายรุ่น

เพาเวอร์ซัพพลายตัวใหม่สายไฟเลี้ยง HDD ซึ่งเป็น SATA มันสั้นไปจึงใช้สายพ่วงพร้อมหัวแปลง SATA

งานสุดท้าย ประกอบเสร็จ แล้วต้องลองทดสอบดูอีกที

เพาเวอร์ซัพพลายตัวใหม่ไฟแรง แสงนวลหน้าจอภาพแจ่มมาก


THE END
