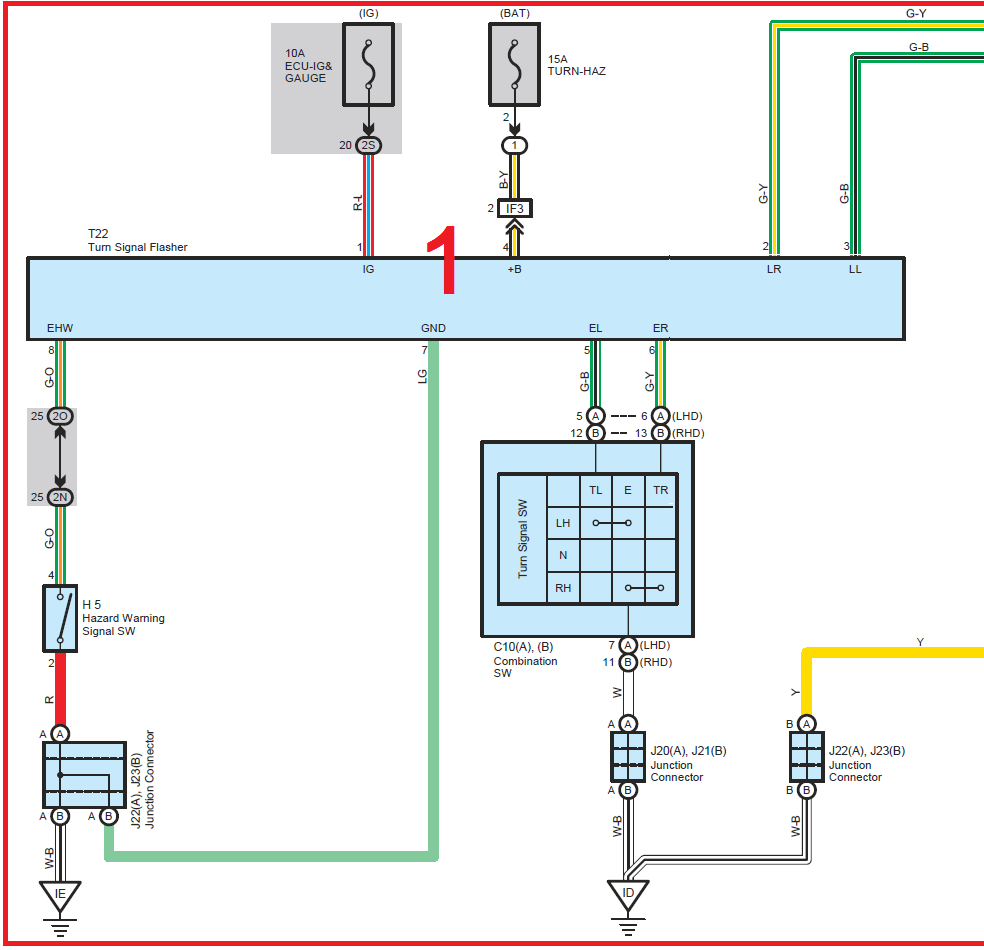

TOYOTA HILUX VIGO วงจรไฟเลี้ยว

โตโยต้าไฮลักซ์วีโก้ วงจรไฟเลี้ยว, ไฟฉุกเฉิน




Hilux Vigo : 3rd September 2004(3 กันยายน 2547)
HiluxVigo Champ :12th July 2011(12 กรกฏาคม 2554)

เสื้อไฟท้าย TOYOTA VIGO 2004



- (IG) 10A ECU-IG&GAUGE ฟิวส์ "ECU-IG&GAUGE" 10แอมป์(ไฟเลี้ยงอีซียู-เรือนไมล์)
- (BAT) 18A TURN-HAZ ฟิวส์ไฟฉุกเฉิน18แอมป์

- T22 Turn Signal Flashser รีเลย์ไฟเลี้ยว(แฟลชเชอร์รีเลย์)
- H5 Hazard Warning Signal SW สวิตช์ไฟฉุกเฉิน
- Turn Signal SW สวิทช์ไฟเลี้ยว
- C10(A), (B) Combination SW ชุดสวิตช์ไฟรวม (ชุดสวิตช์ยกเลี้ยว)

- C8 Combination Meter เรือนไมล์
- T12 Turn LH หลอดไฟโชว์เลี้ยวซ้ายที่เรือนไมล์ (หลอดแอลอีดี )
- T13 Turn RH หลอดไฟโชว์เลี้ยวขวาที่เรือนไมล์ (หลอดแอลอีดี )

- T14 Turn Signal Lamp (Front Side LH) หลอดไฟเลี้ยวซ้ายหน้า - ด้านข้าง
- T15 Turn Signal Lamp (Front Side RH) หลอดไฟเลี้ยวขวาหน้า - ด้านข้าง

- Turn Signal Lamp (Front LH) หลอดไฟเลี้ยวซ้ายหน้า
- Turn Signal Lamp (Front RH) หลอดไฟเลี้ยวขวาหน้า

- Turn R4 Rear Combination (LH) หลอดไฟเลี้ยวซ้ายหลัง (อยู่ที่เรือนไฟท้ายหลัง - ซ้าย)
- Turn R5 Rear Combination (RH) หลอดไฟเลี้ยวขวาหลัง (อยู่ที่เรือนไฟท้ายหลัง - ขวา)




Junction Connector ปลั๊กเสียบสายไฟ
C8 : Combination Meter C10 : Combination SW H5 : Hazard Warning Signal SW J1 : Junction Connector
J15 : Junction Connector J20 : Junction Connector J21 : Junction Connector J22 : Junction Connector
J23 : Junction Connector R4 : Rear Combination Lamp (LH) R5 : Rear Combination Lamp (RH) T12 : Turn Signal Lamp (Front LH)
T13 : Turn Signal Lamp (Front RH) T14 : Turn Signal Lamp (Front Side LH) T15 : Turn Signal Lamp (Front Side RH) T22 : Turn Signal Flasher
