วงจรรีเลย์ ปั๊มติ๊กไฟฟ้า ดีแม็ก

ISUZU D-MAX FUEL PUMP 4JJ1-TC 3,000 CC /วงจรรีเลย์ ปั๊มติ๊กไฟฟ้า ดีแม็ก 4JJ1-TC 3,000 ซ๊ซี

กรอบสี่เหลี่ยม เส้นประสีแดง ในภาพวงจร แสดงถึงตำแหน่งฟิวส์ และรีเลย์ในห้องเครื่องยนต์ ใต้ฝากระโปรงรถ


Year 2006 : ISUZU D-MAX 4JJ1-TC / อีซูซุดีแม็ก 3000 ซีซี ปี 2006
ภาพแสดงตำแหน่ง รีเลย์ปั๊มติ๊ก และกล่องฟิวส์ในห้องเครื่องยนต์


Year 2007 : ISUZU D-MAX 4JK1-TC/ อีซูซุดีแม็ก 2500 ซีซี ปี 2007
ภาพแสดงตำแหน่ง รีเลย์ปั๊มติ๊ก และกล่องฟิวส์ในห้องเครื่องยนต์



อีซูซุดีแม็ก เครื่องยนต์คอมมอนเรล 2005 - 2011
Year:2005-2011 Isuzu D-Max Common Rail Engine


1. Fuel rail/รางคอมมอนเรล9. Fuel filler cap/ฝาปิดกรองถังเชื้อเพลิง
2. Fuel pressure limiter/วาวล์จำกัดแรงดัน10. Vent valve/วาวล์ป้องกันการเกิดสูญญากาศในถังเชื้อเพลิง
3. Leak off pipe/ท่อน้ำมันใหลกลับ11. Fuel feed pipe/ท่อส่งน้ำมันเชื้อเพลิง
4. Fuel injector/หัวฉีดน้ำมันเชื้อเพลิงแรงดันสูง12. One-way valve/วาวล์ทางเดียว
5. Fuel return pipe/ท่อน้ำมันใหลกลับ13. Fuel filter with sedimenter/ชุดใส้กรองน้ำมันเชื้อเพลิง
6. Fuel cooler/ชุดระบายความร้อนเชื้อเพลิง14. Fuel pressure switch /สวิทช์แรงดันน้ำมันเชื้อเพลิง
7. Fuel tank/ถังน้ำมันเชื้อเพลิง15. Fuel supply pumpปั๊มแรงดันสูง(ปั๊มหัวฉีดคอมมอนเรล)
8. Fuel pump and sender assembly/ชุดปั๊มน้ำมันเชื้อเพลิงจากถัง
(ปั๊มติ๊กไฟฟ้า)

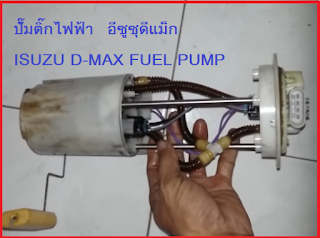

ปั๊มติ๊กไฟฟ้า อีซูซุดีแม็ก (ISUZU D-MAX FUEL PUMP)
หมายเลข 8. Fuel pump and sender assembly/ชุดปั๊มน้ำมันเชื้อเพลิงจากถัง(ปั๊มติ๊กไฟฟ้า) ปลายปี 2011 ได้ถูกยกเลิกเปลี่ยนเป็นเมนวลปั๊ม ติดตั้งอยู่ที่ห้องเครื่องด้านซ้าย

หมายเลข 13. Fuel filter with sedimenter/ชุดใส้กรองน้ำมันเชื้อเพลิง ปลายปี 2011 ได้ถูกยกเลิกเปลี่ยนเป็นหน่วยเดียวกับเมนวลปั๊ม ติดตั้งอยู่ที่ห้องเครื่องด้านซ้าย




วงจรไฟฟ้า ที่เกี่่ยวข้อง
ISUZU D-MAX 4JJ1-TC / วงจรรีเลย์ เมนรีเลย์ควบคุมกล่อง ECM Main Relay


ISUZU D-MAX 4JJ1-TC / วงจรสวิทช์กับกุญแจ Ignition Switch


ISUZU D-MAX 4JJ1-TC / วงจรควบคุมหัวฉีดไฟฟ้า Injector
