Sunday, April 3, 2016

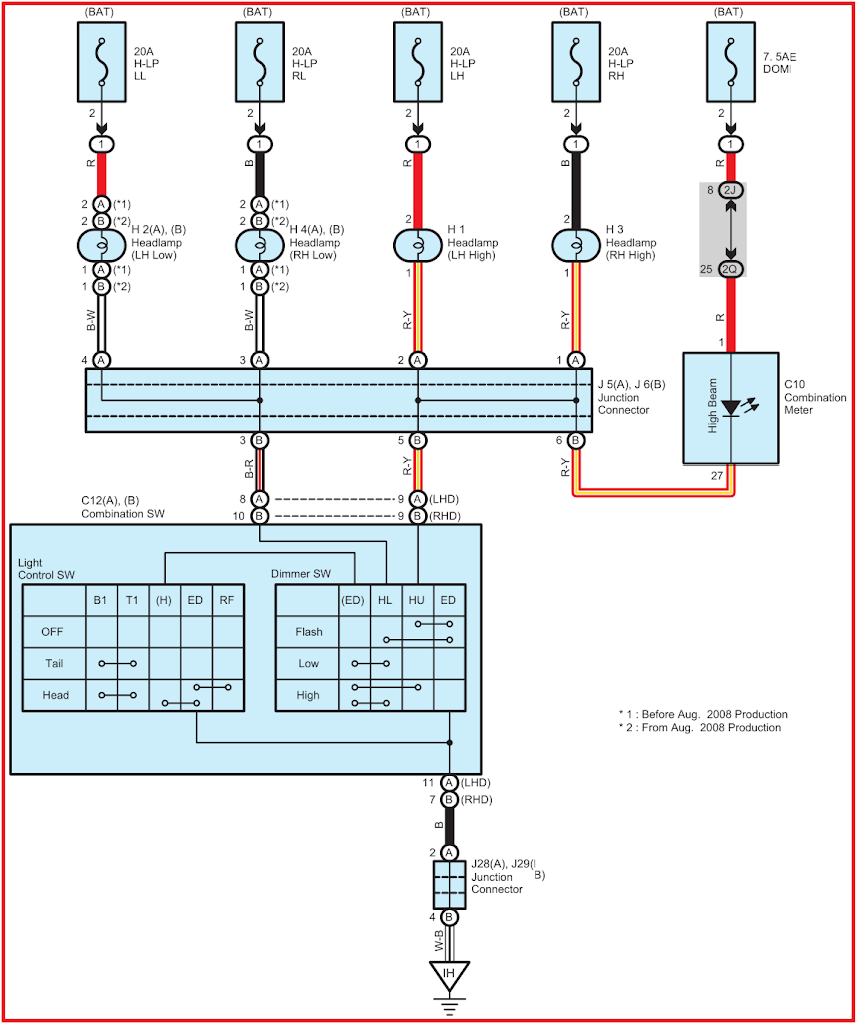

TOYOTA FORTUNER :Headlight 2010 / วงจรไฟหน้ารถยนต์ โตโยต้าฟอร์จุนเนอร์

วงจรไฟหน้ารถยนต์ โตโยต้าฟอร์จุนเนอร์ ที่ผลิตตั้งแต่ปี 2010
Model Name:
TOYOTA FORTUNER / TGN51, 61 KUN51, 60, 61


C10 : Combination Meter
White
C12 : Combination SW
White
H1 : Headlamp (LH High)
Black / Before Aug. 2008 Production
H2 : Headlamp (LH Low)
Brown From Aug. 2008 Production

H2 : Headlamp (LH Low)
Brown
H3 : Headlamp (RH High)
Black
H4 : Headlamp (RH Low)
Brown / Before Aug. 2008 Production
H4 : Headlamp (RH Low)
Black / From Aug. 2008 Production

J5 : Junction Connector
Black
J6 : Junction Connector
White
J28 : Junction Connector
White
J29 : Junction Connector
White

* 1 : Before Aug. 2008 Production รถที่ผลิตก่อนปี 2008
* 2 : From Aug. 2008 Production รถที่เริ่มผลิต 2008

Headlamp (LH Low) หลอดไฟหน้า - ต่ำ ด้านซ้าย
Headlamp (RH Low) หลอดไฟหน้า - ต่ำ ด้านขวา
Headlamp (LH High) หลอดไฟหน้า - สูง ด้านซ้าย
Headlamp (RH High) หลอดไฟหน้า - สูง ด้านขวา

Combination Meter หน้าปัดมาตรวัดรวม
High Beam หลอดไฟเตือนไฟสูง
Combination SW ชุดสวิตช์รวม
Light Control SW สวิตช์ควบคุมไฟส่องสว่าง
