สัญลักษณ์ไฟโชว์ที่หน้าปัดรถยนต์

สัญลักษณ์นี้เป็นสัญลักษณ์พื้นฐานของรถยนต์ทุกค่ายที่พึงมี รูปร่างอาจต่างกันนิดหน่อยครับ

วันจันทร์ที่ 30 พฤศจิกายน พ.ศ. 2558

กล่องสมองกลรถยนต์


สมองกลเครื่องยนต์มีชื่อเรียกทางภาษาอังกฤษหลายชื่อ
ECM : Electronic control module (Ford/GM)
ECU : Engine control unit
PCM : Powertrain control module

สมองกลเครื่องยนต์มีชื่อเรียกทางภาษาไทยก็มีหลายชื่อเหมือนกันทับศัพท์กันก็มีเช่น
กล่องอีซีเอ็ม, กล่องอีซียู, กล่องพีซีเอ็ม, กล่องเพาเวอร์เทรน เป็นต้น

รูปร่างหน้าตาของสมองกลคอมพิวเตอร์ เป็นอย่างไร?

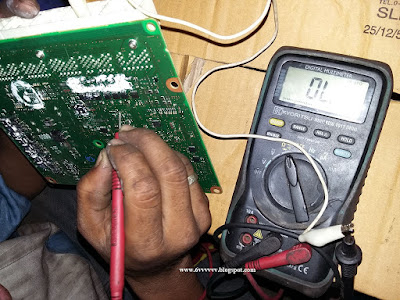

ลักษณะทางกายภายหรือหน้าตาของ เจ้าสมองกลนั้นนิยมเป็นกล่องสี่เหลี่ยมทำจากโลหะที่กันน้ำ ระบายความร้อนได้ดี ซึ่งที่ภายในบรรจุแผงวงจรอิเล็กทรอนิกส์และชิปที่ใช้ในการประมวลผล คือ"ไมโครคอนโทรลเลอร์"

หน้าที่ของสมองกล
ทำหน้าที่ควบคุมเครื่องยนต์ โดยรับข้อมูลมาจากเซ็นเซอร์และสวิตช์หลายประเภทที่แตกต่างกัน
ซึ่งติดตั้งตามจุดต่าง ๆของเครื่องยนต์ บริเวณที่ต้องควบคุมและรับรู้ข้อมูล
   ซึ่งส่วนใหญ่จะมุ่งเน้นไปยังการจัดการทำงานของเครื่องยนต์ ให้มีสมรรถนะและประสิทธิภาพการทำงานที่ดี ประหยัดพลังงานเชื้อเพลิงเป็นต้น
กล่องสมองกลในรถยนต์บางรุ่นรวมกล่องควบคุมหัวฉีดไว้ในกล่องเดียวกัน แต่บางรุ่นก็แยกกัน



กล่องสมองกลในรถยนต์ที่รวมกล่องควบคุมหัวฉีดไว้ในกล่องเดียวกัน

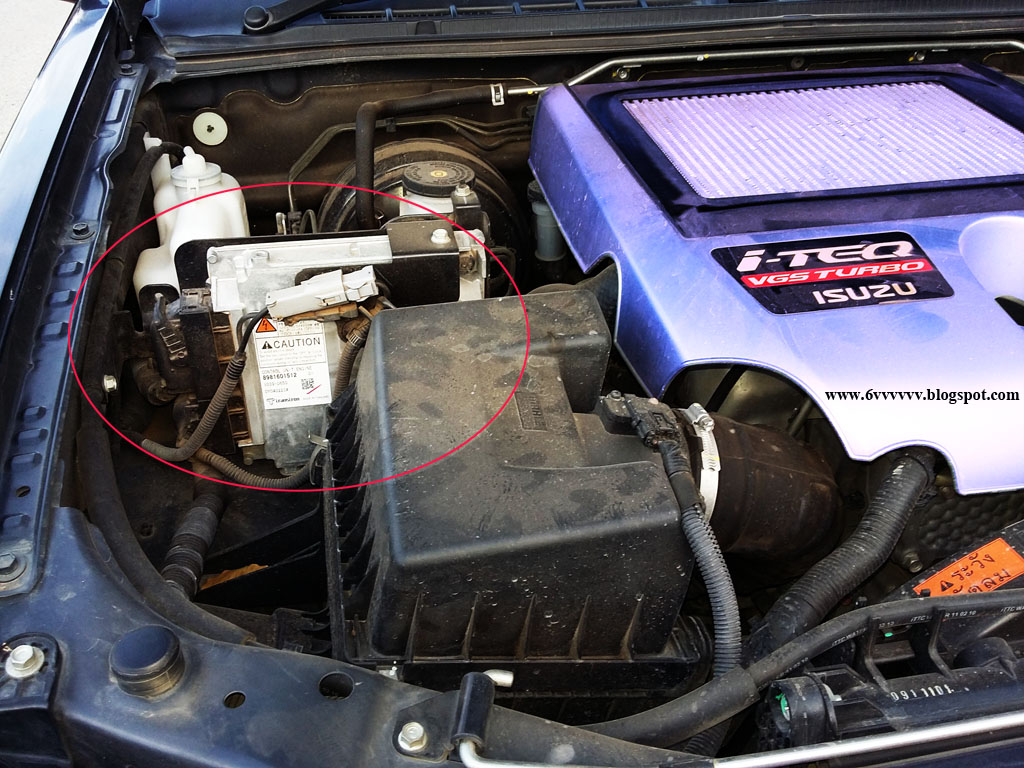

ภาพแสดงตำแหน่งกล่องสมองกล ECM และ กล่องควบคุมหัวฉีดไว้ด้วยกัน
รถอีซูซุดีแม็กคอมมอนเรล ปี 2008 - 2011



กล่องสมองกลในรถยนต์ที่แยกกล่องควบคุมหัวฉีดไว้ต่างหาก
โตโยต้าไฮลักซ์วีโก้, โตโยต้าไฮลักซ์วีโก้แชมป์, โตโยต้าไฮลักซ์รีโว
ภาพแสดงตำแหน่งกล่องควบคุมหัวฉีดคอมมอนเรล (EDU) โตโยต้าไฮลักซ์ วีโก้แชมป์



"ไมโครคอนโทรลเลอร์" ที่นำมาสร้างเป็นกล่องสมองกลประกอบด้วยอะไรบ้าง
โครงสร้างโดยทั่วไป ของไมโครคอนโทรลเลอร์นั้น ประกอบด้วย
หน่วยประมวลผลกลางหรือซีพียู (CPU : Central Processing Unit)
หน่วยความจำ (Memory : RAM,ROM)
ส่วนติดต่อกับอุปกรณ์ภายนอก หรือพอร์ต (Port)
ช่องทางเดินของสัญญาณ หรือบัส (BUS)
วงจรกำเนิดสัญญาณนาฬิกา(Clock) เพื่อให้เป็นจังหวะอ้างอิงกับตัวไมโครคอนโทรลเลอร์



สรุปว่า ถ้ามีการเอ่ยถึงชื่อเหล่านี้ เช่น
ECM : Electronic control module (Ford/GM)
ECU : Engine control unit
PCM : Powertrain control module
กล่องอีซีเอ็ม, กล่องอีซียู, กล่องพีซีเอ็ม, กล่องเพาเวอร์เทรน เป็นต้น
ให้ถือว่ามีความหมายเดียวกันครับ


บันทึกข้อมูลเบอร์กล่อง ECM ต่าง ๆ
ISUZU ECM /ECU
Part no. : 8-98006354-0 , 8-98135417-0
ECU 8-98006354-0 ( P/N Delphi 28023764 )
4JK1-TC MT Year : 2005-2007

ISUZU ECM /ECU
Part no. : 8-98079501-0,8-9006351-0,8-98029982-0
ECM 8-9800-0 ( P/N Delphi 28101495 )
4JJ1-TC MT IMMO Year : 2005-2007

ISUZU ECM /ECU
Part no. : 8-98079501-0,8-9006351-0,8-98029982-0
ECM 8-9800-0 ( P/N Delphi 28101495 )
4JJ1-TC MT IMMO Year : 2005-2007

ISUZU ECM /ECU
ECM 8981521040
4JK1-TC MT ISUZU D-MAX Hi-lander Year : 2010
